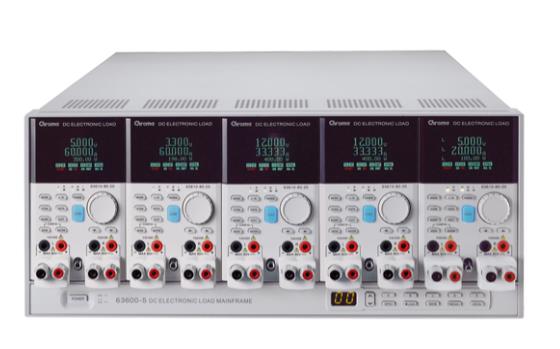

Chroma63600系列直流電子負載，主要是供A/D 電源供應器、D/D 轉換器、充電器、電池、伺服器電源及一些電力電子元件等產品測試使用，另外，對于研發部門、產品量產及一些進料檢驗的應用等，63600 都能展現其優異的性能。

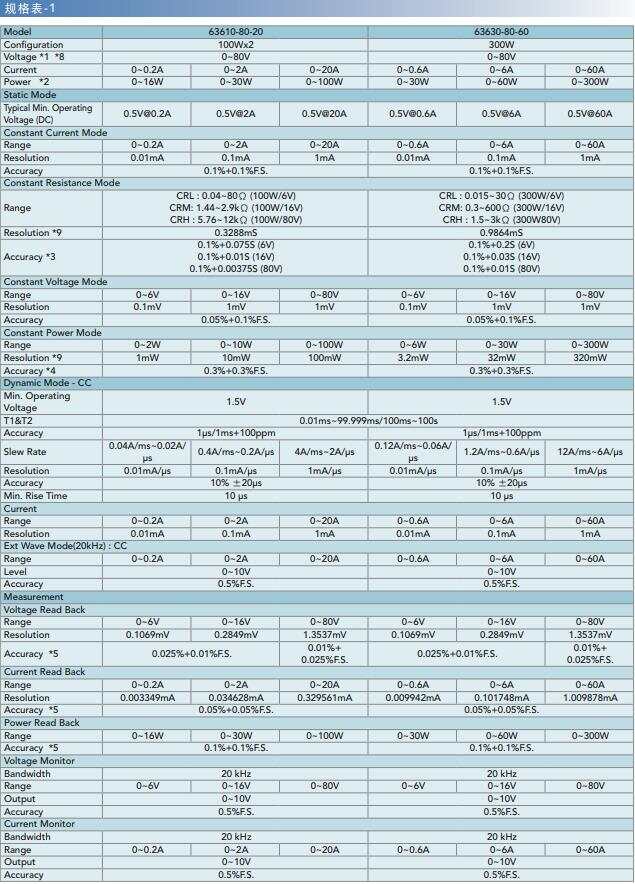

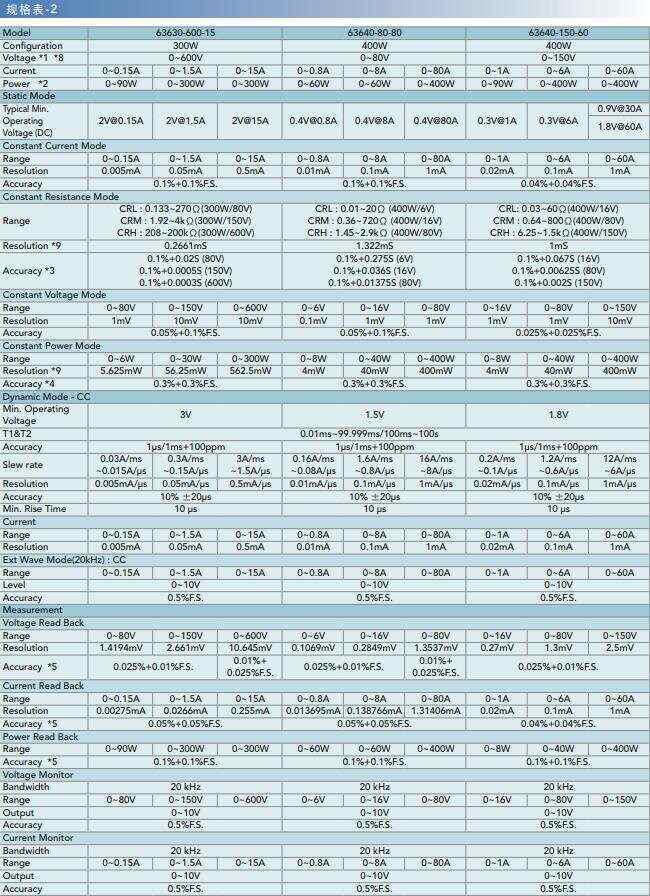

Chroma63600系列選型參數表

功能特色

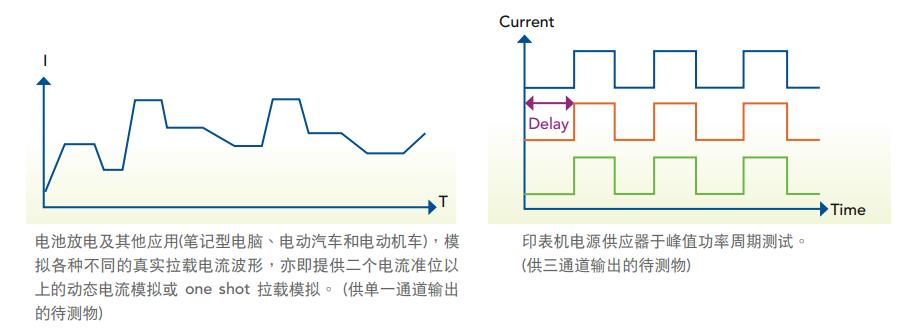

可編程負載時序功能
63600系列內建100組可編程負載時序，可供使用者模擬各種不同的真實拉載狀況，此外，每一模塊都可獨立操作或同步操作，因此每個模塊可獨立執行各自時序，并一起同步開始拉載。以下舉例說明一般常見的編程時序應用。

負載模擬應用

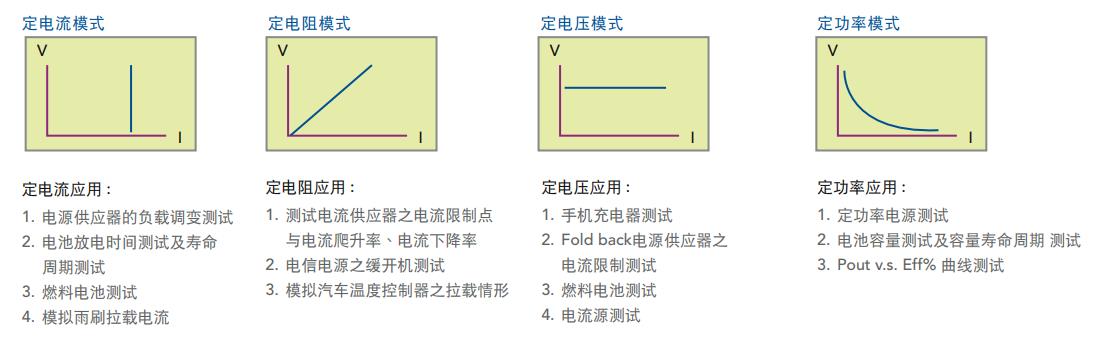

63600系列有定電壓、定電流、定電阻、定功率與定阻抗模式，借由這些操作模式可以來滿足廣泛的測試需求。舉例來說，定電壓模式可以應用于電池充電器的充電測試。

低電壓操作特性

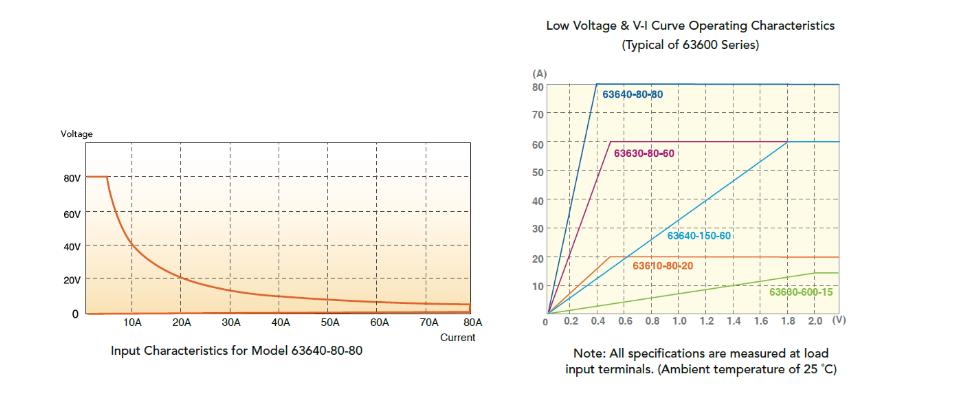

63600的模塊皆有三段負載操作范圍設定，于每個操作范圍的滿載下，最小的操作電壓為0.5V。63640-80-80的最小操作電壓甚至可達0.4V，可拉載的最大額定電流則需依據各操作范圍的電流大小而定。此低電壓操作的設計，適合用來測試D/D轉換器、燃料電池及其他低電壓-高電流的組件。另外，若欲操作在0V至0.5V間，可拉載的電流大小，請參考下圖的V-曲線。

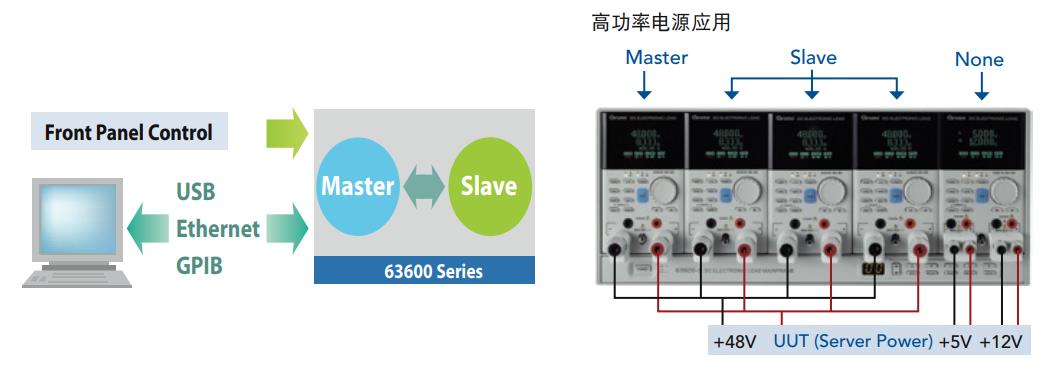

主/從式并聯控制
63600具有智能型主/從控制模式，當負載功率需求增加時，可透過并聯的方式(主/從控制)來達到所需的電流及功率。當設定成主/從控制模式時，所有設定成主/從控制的模塊形同一個單一負載，用戶僅需在主模塊上編程負載電流，主模塊經過計算后會自動將電流分配至其他模塊，如此可大大簡化使用者的操作步驟。63600同時備有USB標準界面、GPIB選配接口及Ethernet選配接口，用戶可透過這些接口進行遠程控制及其他的自動測試應用。

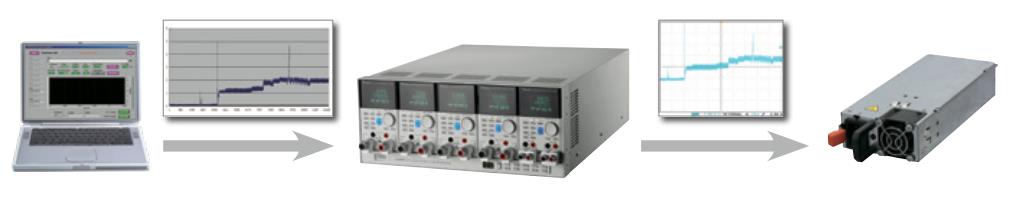

使用者自訂波形功能

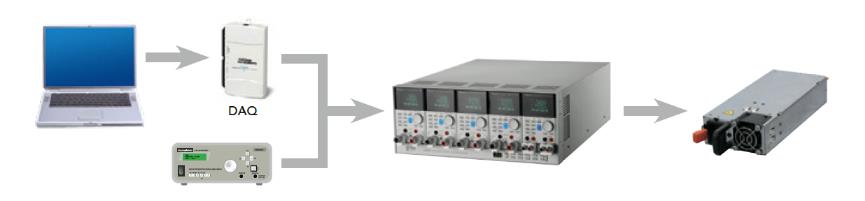

除一般的定電流、定電壓、定功率、定電阻拉載模式外，在拉載任意波形時，一般傳統的方式是透過電腦將預先儲存的波形透過DAQ卡或者單純的透過任意波形產生器將波形送給電子負載進行拉載，進而達到拉載任意波形的目的。

在拉載實際電流的同時，63600系列亦提供了拉載過程中所發生最大峰值電壓的正負值，使用者無須透過示波器來觀察電壓變化，大大節省了以示波器來確認電壓峰值的時間。

最大功率點追蹤功能

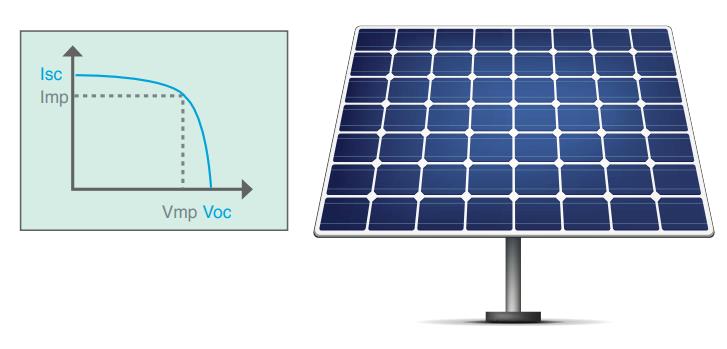

63600系列電子負載內建最大功率點追蹤功能，此功能主要應用在測試太陽能電池板的最大功率點追蹤。僅需直接將太陽能電池板接上63600系列電子負載即可透過內建的演算法追蹤到最大功率點，此外，還可計算出所消耗的總能量。

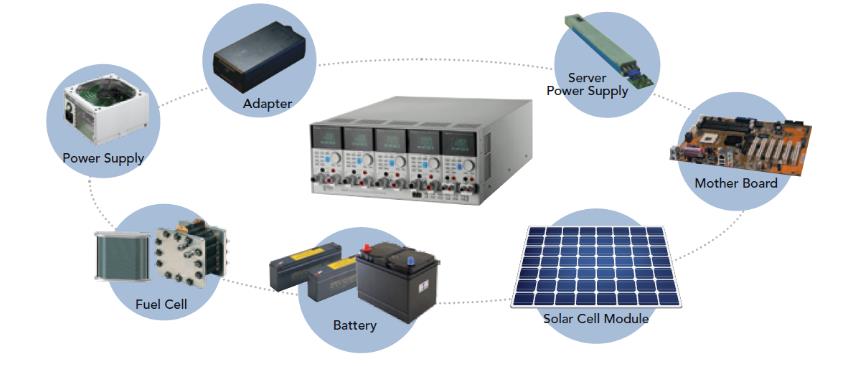

行業應用
